线路横联方向保护装置调试

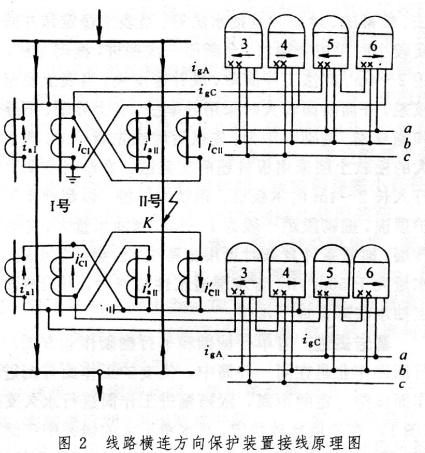

两平行并联工作的馈电线路，分别经独立的断路器接到同一母线上，当其中任一线路发生故障时，保证有选择性地切断故障线路i留下非故障线路继续运行的保护装置称为线路横联差动保护装置。冶金工厂中常见的用于小电流接地系统中的两相式横联方向保护装置及接线原理见图1、2。其中1、2为启动元件，其动作电流通常按单条线路馈电时的最大电流考虑。3～6为方向元件，用以判断故障线路。方向元件常用功率继电器，两线路上同相的电流互感器采取“8"-’-}形接线。方向元件根据故障电流和电网电压间的相位角进行方向判定，当相位角在方向元件整定的动作区域之内时，继电器输出触点使对应的断路器分闸，将故障线路从系统中切除。由静态型继电器构成的线路横联方向保护装置中，启动元件和方向元件合成单一的继电器，装置体积小，可靠性和灵敏度较高。

线路横联方向保护装置的调试分为设备单体调试、系统模拟试验和运行中检测三个步骤进行。

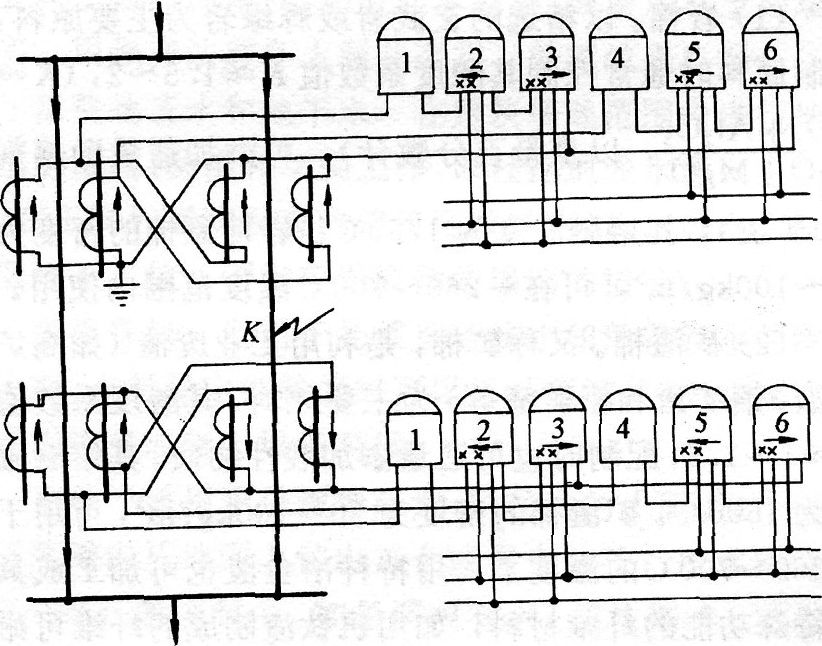

图1 两相式线路横联差动保护简图

设备单体调试按继电器产品技术文件及调试规范的要求，对组成保护装置的各设备(保护继电器、互感器、断路器连锁动作机构等)进行检查和整定。检查和整定的主要项目有互感器变比、励磁特性测定及结线组别检查；继电器刻度校验及动作电流整定；测定并绘制方向元件动作的相位特性；断路器连锁分闸动作确认。

系统模拟试验试验原理和方法与供电线路保护装置调试中的整组试验相同。试验时要对两条馈电线路的各种故障状况分别进行模拟，确认保护继电器动作后有选择地将故障线路断路，保证断路器分闸的准确性和可靠性。试验中电气相位角的测定可用相位表直读，亦可使用示波装置根据电流、电压波形的相对位置测出。

运行中检测在供电线路带负荷运行的情况下，利用负荷电流与电网电压进行的模拟试验。基本步骤为：(1)测定负荷电流与电网电压的相位关系，绘制出向量图。(2)临时断开断路器分闸回路，以防止试验时断路器分闸影响负荷运行。(3)人为地将某一电流互感器二次侧短路并断开该互感器到保护继电器间的连线，即模拟地在保护装置检测信号输入回路中制造出故障状态，检查在该故障状态下方向元件的动作，确认方向选择的正确性。检查完毕后恢复电流互感器和断路器分闸回路的接线，保证供电系统继续安全运行。
